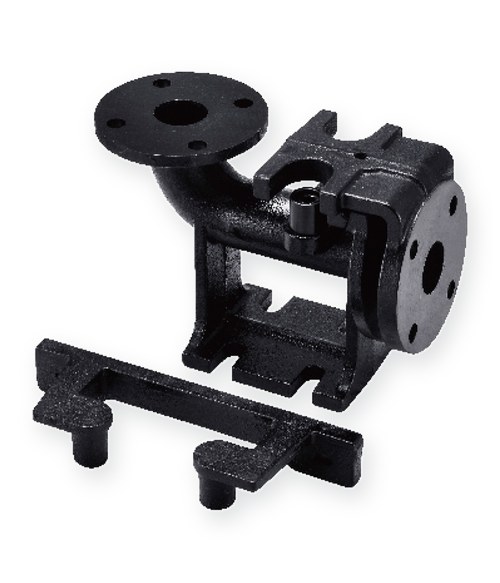

Khớp nối nhanh bơm chìm DN200 gồm đế khớp nối, bộ gá bắt vào bích xả của bơm và giá đỡ ống dẫn hướng phía trên. Bơm chìm có bích xả chuẩn nối bằng co bích tiêu chuẩn có thể lắp trực tiếp vào bộ khớp nối này.
Vì sao bơm không vào khớp
Nguyên nhân thường là ống dẫn hướng không song song, giá đỡ trên bị lệch, hoặc rác bám trên mặt khớp của đế. Kiểm tra ống dẫn hướng 1½” / Ø48,3×3,5 và vệ sinh mặt khớp trước khi thả bơm lại.
Nguyên lý đế khớp nối tự động
- Đế DN200 cố định dưới đáy hố, nối với ống xả.
- Bơm gắn bộ gá, treo bằng xích.
- Thả bơm theo ống dẫn hướng 1½” / Ø48,3×3,5, bộ gá tự vào đúng vị trí trên đế.
- Kéo bơm lên khi bảo trì, không phải xuống hố, không tháo bích.
Lắp đặt theo 4 bước
- Định vị đế, khoan và bắt bulông móng 4-M25.
- Nối đế với ống xả, lắp 2 ống dẫn hướng 1½” / Ø48,3×3,5.
- Cố định đầu trên ống dẫn hướng bằng giá đỡ (2-M15).
- Bắt bộ gá vào bích bơm, thả bơm theo ống dẫn hướng và chạy thử.
Chọn đúng cỡ khớp nối
- Cỡ họng xả bơm: bơm xả DN200 thì dùng khớp nối DN200.
- Kiểu bích: bích 6 kg vòng tâm lỗ 280 mm, bích 10 kg vòng tâm lỗ 295 mm, 8-Ø18 lỗ.
- Ống dẫn hướng: 1½” / Ø48,3×3,5.
Xem các bơm chìm phù hợp tại bơm chìm nước thải.
Bảng kích thước chi tiết DN200
| T1 / T2 / T3 / T4 | 412 / 260 / 280 / 31 mm |
| T5 / T6 / T7 / T8 | 62 / 398 / 445 / 116 mm |
| K1 / K2 | 298 / 353 mm |
| S | 230 mm |
| h1 / h2 | 325 / 550 mm |

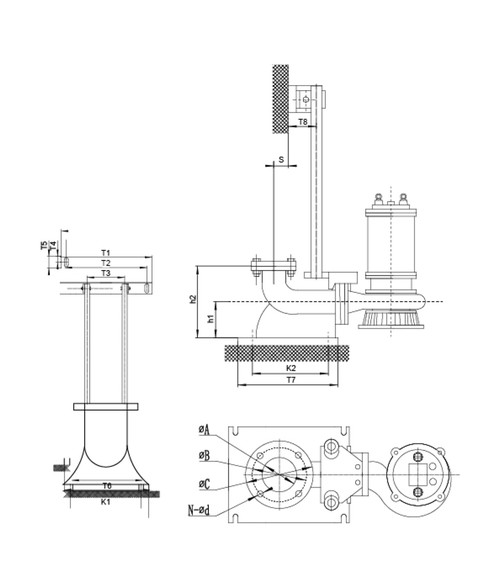

Ký hiệu kích thước theo bản vẽ lắp đặt trong catalogue PEROTAC Auto-Coupling.
Cao độ tâm ống xả h1 = 325 mm, h2 = 550 mm tính theo bản vẽ hãng.
So với lắp bơm cố định bằng bích
| Tiêu chí | Khớp nối nhanh | Bắt bích cố định |
|---|---|---|
| Bảo trì bơm | Kéo bơm lên bằng xích | Xuống hố tháo bulông |
| Đường ống xả | Giữ nguyên | Phải tháo |
| Xả cạn hố | Không cần | Thường phải xả |
Bảng chọn cỡ DN50 – DN300
| Model | Cỡ nối | Ống dẫn hướng | Khối lượng |
|---|---|---|---|
| DN50 | Ø50/G2″ | 1″ | 17 kg |
| DN65 | Ø65/G2½” | 1″ | 24 kg |
| DN80 | Ø80/G3″ | 1½” | 31 kg |
| DN100 | Ø100/G4″ | 1½” | 45 kg |
| DN150 | Ø150/G6″ | 1½” | 96 kg |
| DN200 | Ø200/G8″ | 1½” | 132 kg |
| DN250 | Ø250/G10″ | 1½” | 179 kg |
| DN300 | Ø300/G12″ | 2″ | 230 kg |
Khối lượng tịnh theo catalogue; DN150 có bản PN6 96 kg và PN10 95 kg.
Câu hỏi thường gặp
Dùng ống dẫn hướng cỡ nào?
1½” / Ø48,3×3,5.
Bích theo tiêu chuẩn gì?
ISO 7005-92; có kích thước cho bích 6 kg và 10 kg.
Khối lượng bao nhiêu?
Khoảng 132 kg tịnh theo catalogue.
