Thay một máy bơm trong nhà máy đang vận hành khác hẳn lắp máy cho công trình mới. Ở công trình mới, thiếu gì thì mua thêm. Ở nhà máy đang chạy, cửa sổ dừng có hạn, và mỗi thứ phát hiện thiếu vào đúng ngày dừng máy đều quy ra thời gian dừng dài thêm. Việc quyết định thành bại nằm ở khâu chuẩn bị, không nằm ở khâu lắp.
Nguyên tắc: mọi thứ đo được phải đo trước ngày dừng
Ngày dừng máy chỉ nên dành cho ba việc: tháo máy cũ, lắp máy mới, chạy thử. Mọi việc đo đạc, đối chiếu, đặt hàng và gia công đều phải xong trước đó.
Mười hai mục kiểm trước ngày dừng
| # | Mục | Đạt khi |
|---|---|---|
| 1 | Mặt bích hút và đẩy | Cỡ và tiêu chuẩn đã đối chiếu với máy mới |
| 2 | Khoảng cách tâm hai mặt bích | Đo thực tế, so với bản vẽ máy mới |
| 3 | Chiều cao tâm trục so với bệ | Đo thực tế |
| 4 | Khoảng cách bu lông neo trên bệ | Đo thực tế, so với chân đế máy mới |
| 5 | Kích thước bao và khối lượng máy mới | Có lọt lối vào không |
| 6 | Lối đưa máy vào và ra | Cửa, hành lang, thang, điểm treo |
| 7 | Thiết bị nâng | Đủ tải, có mặt đúng ngày |
| 8 | Dòng định mức máy mới | So với cáp và thiết bị bảo vệ hiện có |
| 9 | Điện áp thực tế tại tủ | Đo khi dây chuyền đang chạy |
| 10 | Vật tư phụ | Gioăng, bu lông, khớp nối mềm, đoạn nối chuyển |
| 11 | Phương án cho dây chuyền khi dừng | Đã thống nhất với sản xuất |
| 12 | Nhân lực và phân công | Ai làm gì, theo giờ |
Mục 2 và mục 4 là hai mục hay gây bất ngờ nhất vào đúng ngày lắp: máy mới đúng cỡ mặt bích nhưng khoảng cách khác, hoặc chân đế lệch vài chục mi-li-mét so với bu lông neo cũ.
⚠️ Điều kiện dừng
Nếu chưa có bản vẽ kích thước của máy mới để đối chiếu với số đo thực tế tại hiện trường, đừng chốt ngày dừng máy. Đây không phải chi tiết kiểm sau — nó quyết định có cần gia công đoạn nối chuyển, có cần khoan lại bệ, và cả hai việc đó cần thời gian chuẩn bị chứ không làm được trong cửa sổ dừng.
Đo tại hiện trường: danh mục cụ thể

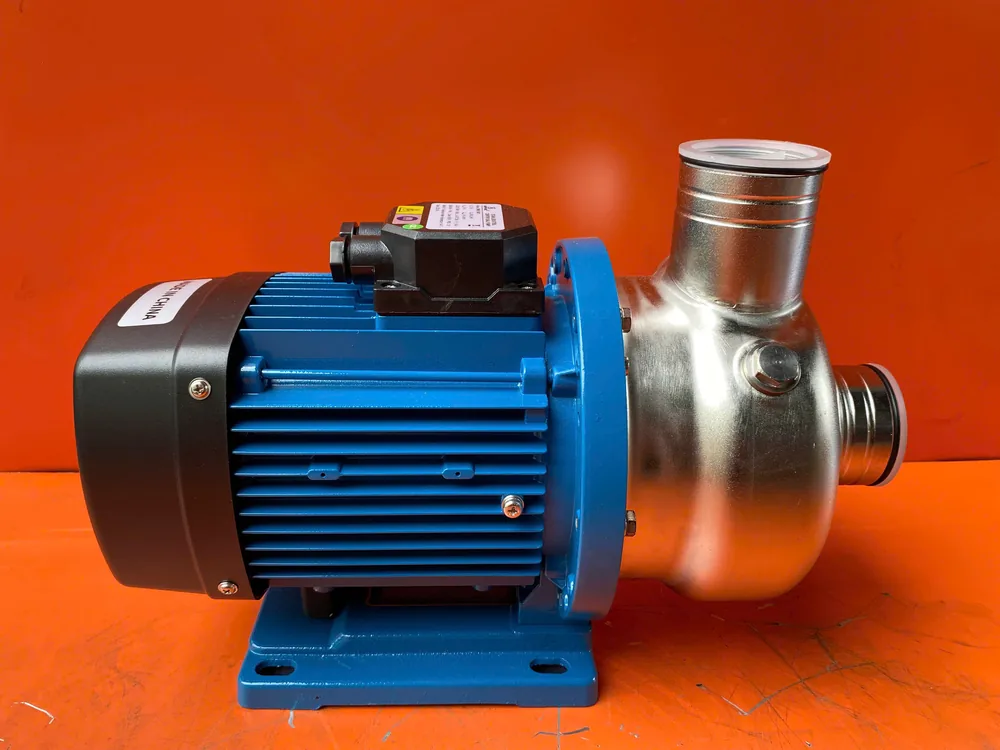

- Cỡ mặt bích hút và đẩy, đo đường kính ngoài và đếm số lỗ bu lông.
- Khoảng cách tâm tới tâm giữa mặt bích hút và mặt bích đẩy.
- Chiều cao từ mặt bệ tới tâm trục.
- Khoảng cách bu lông neo theo hai phương.
- Đường kính bu lông neo.
- Khoảng trống quanh máy để thao tác.
- Chiều cao trần phía trên vị trí máy.
- Kích thước cửa và hành lang trên đường đưa máy vào.
- Chiều dài cáp từ tủ tới máy.
- Ảnh chụp toàn cảnh và cận cảnh mọi điểm đấu nối.
Ảnh là tài liệu quan trọng không kém số đo: nó cho thấy những thứ mà số đo bỏ sót, như một cái giá đỡ ống nằm ngay chỗ định đặt chân đế.
Chuẩn bị vật tư phụ: danh sách nên có sẵn
| Vật tư | Vì sao |
|---|---|
| Gioăng mặt bích, đủ cỡ và dư vài bộ | Gioăng cũ gần như không dùng lại được |
| Bu lông mặt bích mới | Bu lông cũ hay bị rỉ và gãy khi tháo |
| Bu lông neo, nếu phải khoan lại bệ | Đúng cỡ, đúng chiều dài |
| Khớp nối mềm | Nếu máy mới đòi hỏi hoặc máy cũ chưa có |
| Đoạn nối chuyển | Nếu cỡ hoặc khoảng cách mặt bích lệch |
| Dầu mỡ, keo làm kín | Theo hướng dẫn model mới |
| Cáp điện dự phòng | Nếu dòng định mức tăng |
| Đầu cốt, ống luồn | Vật tư nhỏ hay thiếu vào phút chót |
Nguyên tắc: những thứ rẻ và hay thiếu thì mua dư. Một bộ gioăng thiếu làm cả ca chờ.
Việc có thể làm trước ngày dừng
- Gia công đoạn nối chuyển theo số đo đã có.
- Khoan sẵn bệ mới hoặc chuẩn bị bản đế chuyển nếu bu lông lệch.
- Kéo cáp mới tới gần vị trí máy, chờ đấu.
- Chuẩn bị tủ điện: thay thiết bị bảo vệ nếu dòng định mức đổi.
- Đưa máy mới tới sát vị trí lắp, kiểm đã lọt lối vào.
- Dựng thiết bị nâng và thử tải.
- Chuẩn bị chỗ đặt máy cũ khi tháo ra.
Càng nhiều việc làm trước thì cửa sổ dừng càng ngắn. Đây là chỗ tiết kiệm thời gian dừng nhiều nhất.
Ví dụ có ghi rõ giả định
Giả định: một nhà máy chốt thay bơm vào ca đêm chủ nhật, máy mới đã về kho, nhưng chưa ai đo khoảng cách bu lông neo trên bệ cũ và cũng chưa có bản vẽ chân đế của máy mới.
Cách đọc: nếu chân đế lệch thì có hai hướng — khoan lại bệ hoặc làm bản đế chuyển. Cả hai đều cần thời gian và vật tư, và đều không làm được trong một ca đêm khi phát hiện tại chỗ. Việc nên làm ngay là đo bệ và lấy bản vẽ chân đế, đối chiếu, rồi quyết định có phải gia công trước hay không. Tình huống là giả định để minh hoạ, không phải trường hợp của công trình bạn.
Ngày dừng: trình tự rút gọn
- Cắt điện, khoá tủ, treo biển.
- Đóng van hai đầu, xả áp và xả nước.
- Đo và ghi lại vị trí máy cũ trước khi tháo.
- Tháo cáp, đánh dấu từng lõi.
- Tháo mặt bích, đỡ ống bằng giá tạm.
- Tháo bu lông neo, đưa máy cũ ra.
- Vệ sinh bệ, kiểm phẳng.
- Đưa máy mới vào, căn chỉnh, siết bu lông neo đúng lực.
- Lắp mặt bích, gioăng mới, không ép ống.
- Đấu điện, kiểm trước khi cấp.
- Mở van, mồi nước, xả khí.
- Giật thử chiều quay, chạy thử, ghi bộ số.
Bước 5 cần chú ý: ống phải được đỡ ngay khi tháo mặt bích, nếu không trọng lượng ống làm lệch vị trí và việc lắp lại trở nên khó.
Câu hỏi hay gặp
Nên thay cả cụm bơm và động cơ hay chỉ thay bơm? Nếu động cơ còn tốt và khớp với bơm mới thì thay bơm tiết kiệm hơn. Nhưng cần kiểm kỹ độ đồng tâm và khớp nối, vì chắp ghép hay gây rung.
Có nên giữ máy cũ làm dự phòng không? Nếu máy cũ còn chạy được thì nên, nhất là khi dây chuyền không chịu được dừng. Cần có chỗ bảo quản khô ráo và kiểm định kỳ.
Cửa sổ dừng nên dự trù bao lâu? Cộng thời gian từng bước theo trình tự, rồi nhân thêm dự phòng cho phần bất ngờ. Chuẩn bị càng kỹ thì phần dự phòng càng nhỏ.
Ai nên có mặt trong ngày thay? Đội cơ khí, đội điện, đại diện sản xuất và nếu được thì đại diện bên cấp hàng. Thiếu đội điện hoặc thiếu quyết định từ sản xuất là hai lý do hay làm kéo dài thời gian dừng.
