Giới thiệu nhanh SF20-40-4
SF20-40-4 bước lên cấp 4 kW (5,5 HP), điện 3 pha 380–415 V. Theo catalogue, lưu lượng tối đa đạt 36 m³/h và cột áp tối đa 46,4 m. Đây là cấp công suất mà dòng SF chỉ còn bản 3 pha.
Mã SF20-40-4 được hãng đặt theo quy ước: SF – tên dòng; không có chữ m – bản 3 pha; 20 – lưu lượng (m³/h); 40 – cột áp (m); 4 – công suất (kW). Bảng hiệu suất không có điểm 20 m³/h; hai điểm gần kề là 40,4 m ở 18 m³/h và 34,9 m ở 24 m³/h, nên số trong tên chỉ là mốc gọi tên.
Bảng lưu lượng – cột áp của SF20-40-4
SF20-40-4 không cho lưu lượng tối đa và cột áp tối đa cùng lúc: đẩy càng cao thì nước ra càng ít. Một số điểm trên đường đặc tính theo bảng của hãng:
- 0 m³/h → 46,4 m
- 3 m³/h → 46 m
- 9 m³/h → 45 m
- 15 m³/h → 42,6 m
- 36 m³/h → 14,5 m
Hãng công bố các số này ở điều kiện nước sạch 20 °C, tần số 50 Hz và ghi chú là giá trị điển hình. Nguồn: bảng hiệu suất trang 4/4 catalogue SF, dòng SF20-40-4.
Khi đường ống dài và nhiều co, tổn thất có thể chiếm phần đáng kể; vì vậy đừng so chênh cao với 46,4 m một cách trực tiếp.
SF20-40-4 hợp và không hợp việc gì
Hãng nêu công dụng của dòng SF gồm cấp nước từ giếng, từ bể; các ứng dụng dân dụng, công nghiệp; tưới cây và tưới tiêu. Với điện 3 pha 380–415 V, máy thường đặt ở công trình có tủ điện động lực riêng.
Máy chỉ làm việc đúng thiết kế khi nước không nóng quá +40 °C và lượng cát không quá 0,1 %. Những việc KHÔNG nên giao cho SF20-40-4: hút bùn, nước thải nhiều rác sợi, nước có cát vượt 0,1 %, nước nóng. Cánh nhôm đúc và khe lưới lọc không được thiết kế cho các môi chất đó.
Chọn SF20-40-4 hay model bên cạnh
Đặt cạnh SF15-40-3 (3 kW), SF20-40-4 cho cột áp tối đa 46,4 m thay vì 41 m, và tại 30 m³/h cho 27,3 m so với 22,8 m. Nếu cần thêm lưu lượng hoặc cột áp, model lớn hơn kế tiếp là SF27-50-5.5 (5,5 kW, tối đa 48 m³/h – 57,9 m).

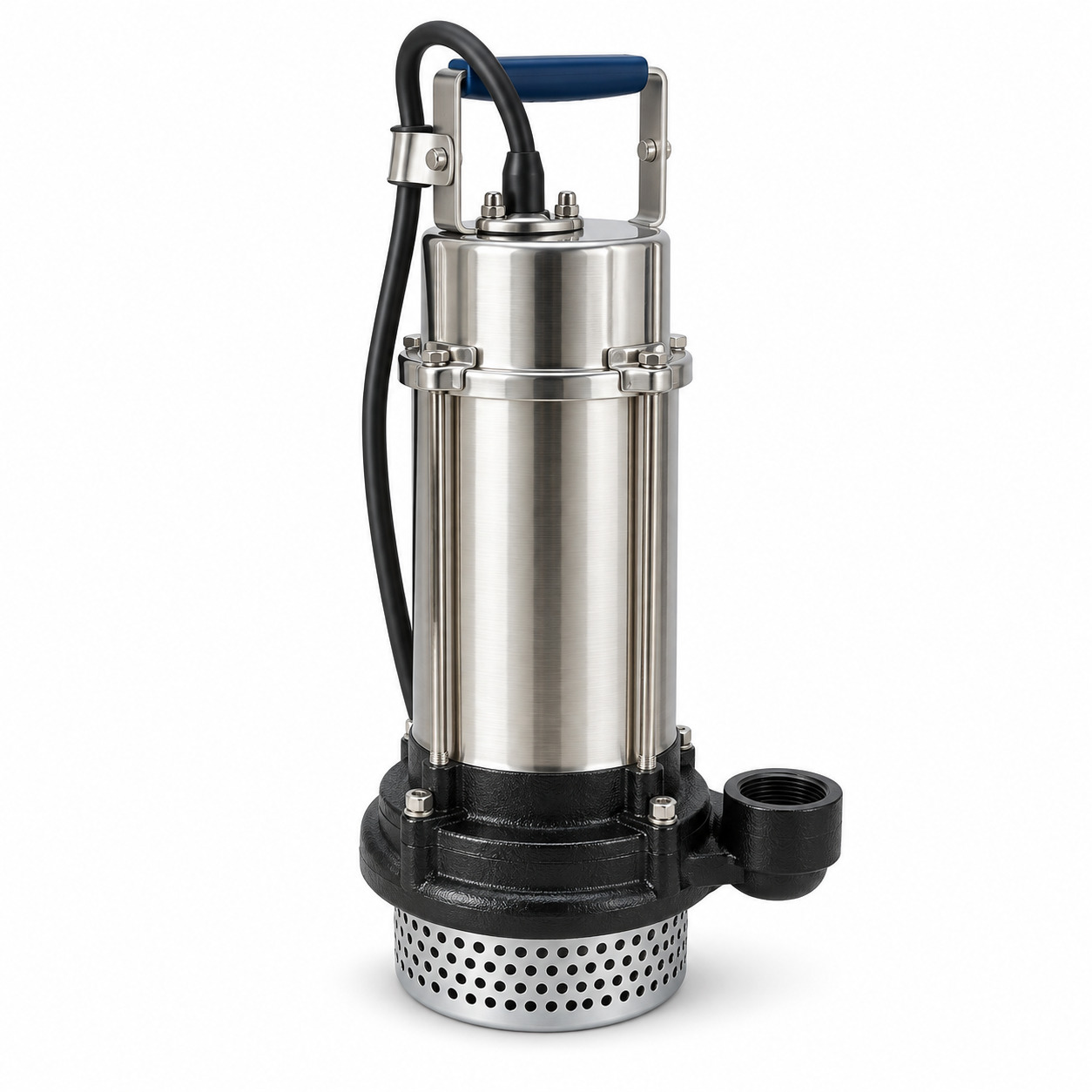

SF20-40-4 làm bằng gì
SF20-40-4 – phần vỏ ngoài động cơ, nắp trên và lưới lọc của máy làm bằng inox AISI 304; cánh bơm là nhôm đúc; bộ làm kín trục dùng phớt graphit/gốm ngâm trong dầu loại dùng cho máy thực phẩm và dược phẩm (theo catalogue). Động cơ được thiết kế để có thể quấn lại dây (rewindable motor).
Lưu ý cho SF20-40-4: vì cánh là nhôm đúc, cát và hạt rắn sẽ mài mòn nhanh; đó là lý do giới hạn cát 0,1 % cần được tôn trọng.
Điện 3 pha và điều khiển mực nước
Không có phao trên máy, nên tủ điều khiển cần có mạch mức nước để chống chạy khô. Điện áp cấp: 3 pha 380–415 V / 50 Hz cho động cơ 4 kW.
Khi đấu điện cho SF20-40-4: rơ le nhiệt cần chỉnh theo dòng ghi trên nhãn máy, không chỉnh cao để tránh nhảy vặt.
Lắp đặt và bảo vệ SF20-40-4
- Thả máy từ từ, giữ máy thẳng đứng khi đặt vào giếng hoặc bể.
- Có van khóa sau van một chiều để tiện tháo máy bảo dưỡng.
- Không để máy làm việc lâu ở điểm cuối đường đặc tính (lưu lượng lớn, cột áp thấp).
- Ghi lại dòng điện lúc chạy mới lắp để làm mốc so sánh về sau.
- Đo cách điện cuộn dây trước khi đóng điện lần đầu và sau mỗi lần kéo máy lên.
Bảo hành
Máy được bảo hành 12 tháng (Perotac, nhập khẩu Đài Loan). Chi tiết điều kiện: chính sách bảo hành. Lỗi vật tư và lắp ráp của nhà sản xuất được bảo hành; hư hỏng do vận hành sai được hỗ trợ sửa chữa theo dịch vụ.
Hỏi đáp nhanh
Ở 36 m³/h máy còn bao nhiêu cột áp?
Theo bảng trang 4 catalogue, tại 36 m³/h SF20-40-4 còn 14,5 m; đây là điểm cuối của đường đặc tính.
Có bản 1 pha cho cấp 4 kW không?
Không. Bản 1 pha của dòng SF chỉ có đến 3 kW.
Liên hệ đặt hàng
Mọi câu hỏi về SF20-40-4 xin gửi tới Mr Trung, điện thoại 096 432 9898. Kho tại Số 11 Ngõ 196 Thạch Bàn, Long Biên, Hà Nội và 628/26 Hà Huy Giáp, Thạnh Lộc, Quận 12, TP Hồ Chí Minh.
Khi gọi, quý khách cho biết nguồn điện, độ sâu mực nước, chiều cao và chiều dài ống xả để kỹ thuật đối chiếu với bảng lưu lượng – cột áp cho SF20-40-4.
