Tủ điện động lực cho máy bơm 3 pha cần đủ bốn phần: thiết bị đóng cắt và bảo vệ ngắn mạch, contactor cho động cơ, bảo vệ quá tải và mất pha, mạch điều khiển theo mức nước hoặc áp lực. Trên web có tủ HanJin S531 tích hợp báo quá – thấp dòng, quá – thấp áp, báo cạn – đầy và chống mất pha, dùng cho bơm 1 pha và 3 pha.
Mục lục
Thành phần của một tủ động lực cho bơm
- Aptomat tổng: đóng cắt nguồn và bảo vệ ngắn mạch, chọn theo dòng định mức của động cơ.
- Contactor: đóng cắt mạch động lực cấp cho động cơ theo lệnh từ mạch điều khiển.
- Bảo vệ quá tải: rơ le nhiệt hoặc bộ bảo vệ điện tử, cài theo dòng định mức ghi trên nhãn động cơ.
- Bảo vệ mất pha, lệch áp: bắt buộc với động cơ 3 pha.
- Mạch điều khiển: nút nhấn, đèn báo, đầu vào phao hoặc cảm biến mức để dừng bơm khi cạn.
Chọn kiểu khởi động
Động cơ nhỏ có thể khởi động trực tiếp. Với động cơ lớn, dòng khởi động trực tiếp gây sụt áp lưới và sốc cơ khí, nên dùng khởi động sao – tam giác, khởi động mềm hoặc biến tần. Kiểu nào phù hợp còn phụ thuộc cách đấu dây của động cơ, công suất trạm biến áp và yêu cầu điều chỉnh lưu lượng, nên cần chốt cùng bên thiết kế điện.
Cần tư vấn chọn máy cho đúng việc? Gọi hoặc nhắn Zalo để được hỗ trợ.
Bảo vệ mất pha và quá tải
Động cơ 3 pha nếu mất một pha mà vẫn được cấp điện sẽ nóng nhanh và có thể cháy cuộn dây. Bảo vệ mất pha phải cắt ngay khi thiếu pha hoặc lệch áp. Bảo vệ quá tải cài theo dòng định mức trên nhãn động cơ; cài quá cao thì không còn tác dụng khi bơm kẹt cánh hoặc chạy nặng.
Bơm chìm cần thêm bảo vệ chạy cạn bằng phao hoặc điện cực mức nước. Bản SSM…F của bơm chìm Perotac có phao kèm theo; bản SS và WC 3 pha không kèm phao, nên tủ phải có đầu vào mức nước.
Tủ HanJin S531 trên web
Tủ HanJin S531 là tủ điều khiển, không phải bơm. Tủ có các chức năng báo quá dòng – thấp dòng, báo quá áp – thấp áp, báo cạn – báo đầy và chống mất pha; dùng cho bơm điện 1 pha và 3 pha; có màn hình tiếng Việt và điều khiển qua điện thoại thông minh.
Khi lắp: đặt tủ nơi khô ráo, thông thoáng; đấu phao đúng hai bộ chân 1-2-3 và 4-5-6; cấp nguồn đúng loại điện của bơm; nối tiếp địa cho vỏ tủ và vỏ động cơ; siết chặt đầu cốt. Đóng điện ở chế độ THƯỜNG, chạy thử và đọc dòng trước khi cài ngưỡng. Khi thay bơm khác, phải xoá ngưỡng cũ rồi cho tủ học lại.
Dây động lực, tiếp địa và chống rò
Tiết diện dây động lực chọn theo dòng làm việc của động cơ và chiều dài tuyến dây; dây nhỏ làm sụt áp, động cơ yếu và nóng. Vỏ tủ và vỏ động cơ phải được tiếp địa, nhất là với bơm chìm và chỗ ẩm ướt; mạch có nguy cơ rò điện nên có thiết bị chống dòng rò.
Khi nhận tủ và bơm, soát gì

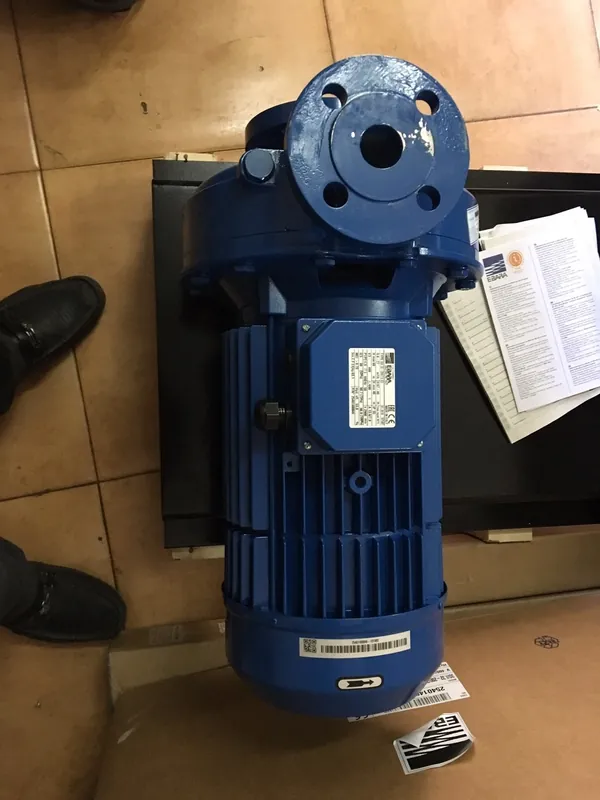

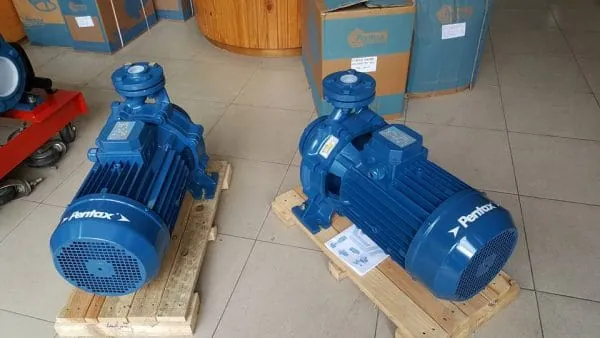

- Điện áp và số pha của tủ khớp với động cơ: ví dụ bơm trục ngang Perotac CM65-160/15 là 15 kW, 3 pha 380V.
- Dải công suất của tủ bao được công suất động cơ.
- Đủ đầu vào phao/mức nước nếu bơm là bơm chìm không kèm phao.
- Sau khi đấu, đo dòng từng pha lúc chạy thử và ghi lại làm mốc trước khi cài ngưỡng bảo vệ.
6) Giá tham khảo
Giá tủ điện động lực cho bơm tùy công suất động cơ, kiểu khởi động (DOL, sao–tam giác hoặc khởi động mềm) và mức độ bảo vệ; xem bảng giá tham khảo bên dưới. Tủ cho bơm nhỏ khác tủ cho cụm bơm lớn nhiều máy, nên cung cấp công suất và số bơm để được tư vấn cấu hình đúng.
| Dòng / Công suất | Lưu lượng | Cột áp | Giá tham khảo |
|---|---|---|---|
| Bơm chìm nước thải (SSm/KTZ) | 7–240 m³/h | 6–82 m | 2.010.000 – 54.170.000đ |
| Bơm hỏa tiễn / giếng khoan | 1–180 m³/h | 24–450 m | 2.300.000 – 109.830.000đ |
| Bơm ly tâm trục ngang (CM) | 18–210 m³/h | 11–83 m | 5.410.000 – 84.870.000đ |
| Bơm trục đứng nhiều tầng (CDLF) | 3,5–55 m³/h | 54–289 m | 9.890.000 – 120.750.000đ |
| Máy thổi khí con sò / Root | 48–1200 m³/h | 12–95 KPa | 2.420.000 – 108.100.000đ |
| Bơm định lượng hóa chất | 10–521 L/h | 0,7–10 Bar | 4.830.000 – 18.400.000đ |
Câu hỏi thường gặp
Vì sao bơm 3 pha bắt buộc có bảo vệ mất pha?
Mất một pha mà động cơ vẫn được cấp điện sẽ nóng nhanh và có thể cháy cuộn dây. Bảo vệ mất pha cắt điện ngay khi thiếu pha hoặc lệch áp.
Cài bảo vệ quá tải ở mức nào?
Theo dòng định mức ghi trên nhãn động cơ. Cài cao hơn nhiều thì bảo vệ không cắt khi bơm kẹt cánh hoặc quá tải.
Tủ HanJin S531 có những chức năng gì?
Báo quá – thấp dòng, quá – thấp áp, báo cạn – đầy, chống mất pha; dùng cho bơm 1 pha và 3 pha; điều khiển qua điện thoại thông minh.
Thay bơm mới có phải cài lại tủ không?
Có. Với HanJin S531, xoá ngưỡng cũ rồi cho tủ học lại theo bơm mới, vì ngưỡng cũ là của bơm cũ.
Giá tủ điện cho bơm khoảng bao nhiêu?
Tùy công suất, kiểu khởi động và mức bảo vệ; vui lòng liên hệ hotline 0964.329.898 để được tư vấn và báo giá.
Kết luận
Tủ động lực cho bơm 3 pha phải có đóng cắt, contactor, bảo vệ quá tải, bảo vệ mất pha và điều khiển theo mức nước; kiểu khởi động chọn theo công suất động cơ và lưới điện. Đo dòng lúc chạy thử để làm mốc cài ngưỡng. Gửi công suất, số pha và số bơm qua 0964.329.898 để được tư vấn cấu hình tủ.
