Bơm cho hệ thống HVAC là thành phần quyết định hiệu quả điều hòa trung tâm của tòa nhà, nhà máy và trung tâm thương mại: bơm nước lạnh đưa nước từ chiller tới các dàn lạnh AHU/FCU, bơm nước giải nhiệt đưa nước lên tháp, và bơm nước ngưng thu hồi nước về. Chọn đúng bơm giúp hệ đạt nhiệt độ thiết kế, chạy êm và tiết kiệm điện đáng kể, vì cụm bơm chiếm phần lớn điện năng bơm trong tòa nhà. Đây là ứng dụng phổ biến và đòi hỏi tính toán kỹ trong lĩnh vực máy bơm công nghiệp.
Nội dung chính
- 1) Các cụm bơm trong hệ HVAC
- 2) Lưu lượng theo tải lạnh
- 3) Chọn cột áp cho vòng kín
- 4) Biến tần và điều khiển theo tải
- 5) Vật liệu, IP và dự phòng
- 6) Giá tham khảo
1) Các cụm bơm trong hệ HVAC
Một hệ HVAC nước điển hình gồm ba cụm bơm: bơm nước lạnh sơ cấp/thứ cấp (chilled water) tuần hoàn giữa chiller và các dàn trao đổi nhiệt; bơm nước giải nhiệt (condenser water) giữa chiller và tháp giải nhiệt; và bơm nước ngưng thu hồi. Mỗi cụm có yêu cầu lưu lượng và cột áp riêng.
Vì đa số vòng nước lạnh là hệ kín, cột áp bơm chủ yếu để thắng tổn thất qua chiller, dàn AHU/FCU, van và đường ống dài trong tòa nhà, không phải nâng nước lên cao theo chiều hình học.
2) Lưu lượng theo tải lạnh

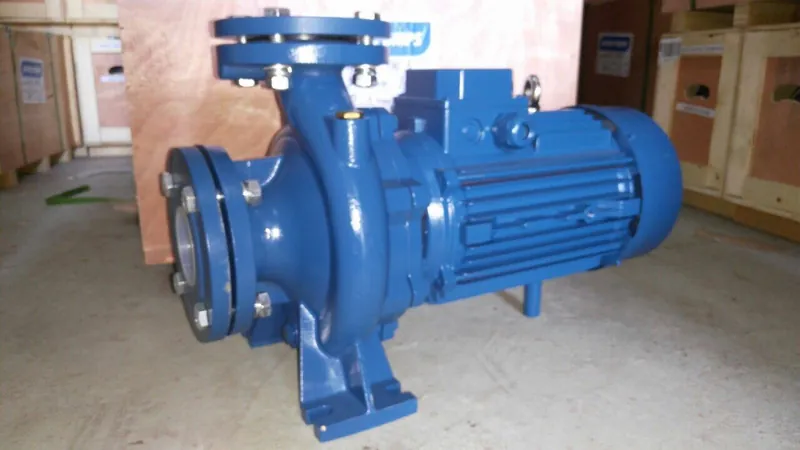

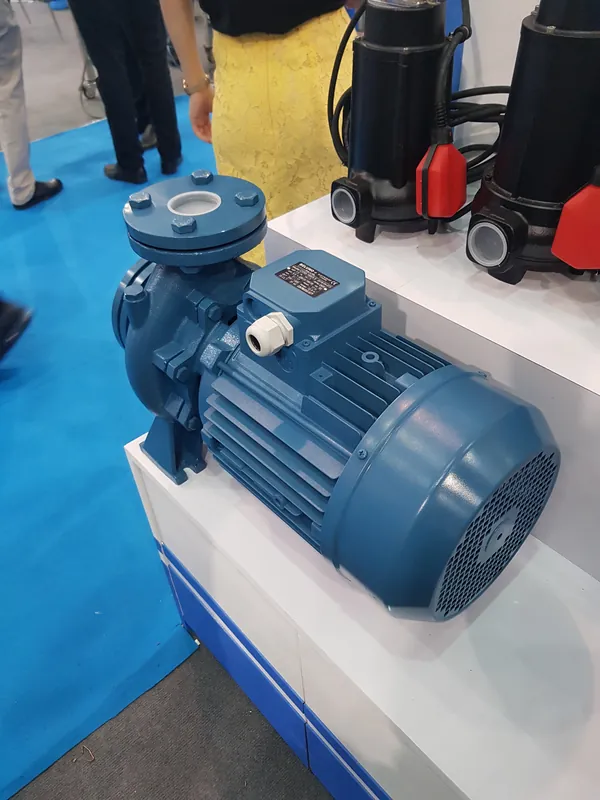

Lưu lượng nước lạnh tính theo tải lạnh (tấn lạnh hoặc kW) và chênh lệch nhiệt độ nước cấp – hồi, thường 5°C. Tòa nhà công suất lạnh càng lớn thì lưu lượng bơm càng cao; hệ trung bình và lớn dùng bơm trục ngang 18–210 m³/h rất phù hợp.
Nước giải nhiệt thường có lưu lượng cao hơn nước lạnh do chênh nhiệt nhỏ hơn và phải tải cả nhiệt máy nén. Cần tính riêng cho từng vòng, không lấy chung một thông số.
3) Chọn cột áp cho vòng kín
Cột áp bơm HVAC bằng tổng tổn thất qua chiller, dàn trao đổi nhiệt, van cân bằng, van điều khiển và đường ống, ước lượng theo cột áp = hút + đẩy + 25% tổn thất. Tòa nhà cao tầng nhiều nhánh có tổn thất lớn nên cần bơm cột áp phù hợp, có thể dùng bơm trục đứng nhiều tầng khi cần áp cao 54–289 m.
Chọn điểm làm việc gần đỉnh hiệu suất để tiết kiệm điện. Tránh chọn dư cột áp quá nhiều rồi phải bóp van, vì đó là lãng phí năng lượng phổ biến trong HVAC.
4) Biến tần và điều khiển theo tải
Tải lạnh của tòa nhà thay đổi theo giờ và mùa, nên bơm nước lạnh thứ cấp gần như luôn nên dùng biến tần, điều chỉnh lưu lượng theo chênh áp hoặc nhu cầu thực. Đây là biện pháp tiết kiệm điện hiệu quả cho cụm bơm HVAC.
Kết hợp cảm biến chênh áp, van điều khiển hai chiều và điều khiển tuần tự nhiều bơm giúp hệ luôn cấp đủ lạnh mà điện năng bám sát tải, giảm mạnh chi phí vận hành so với chạy cố định.
5) Vật liệu, IP và dự phòng
Phần thủy lực bơm HVAC thường bằng gang tốt hoặc inox, phớt cơ khí bền, động cơ 3 pha 380V cấp bảo vệ IP55 đặt trong phòng bơm khô ráo. Vòng nước cần xử lý chống ăn mòn và cáu cặn để bảo vệ cả bơm lẫn chiller.
Các cụm quan trọng nên có bơm dự phòng N+1 để bảo trì mà không mất điều hòa. Bố trí luân phiên và bảo trì định kỳ giúp hệ chạy ổn định suốt vòng đời tòa nhà.
6) Giá tham khảo
Giá bơm cho hệ thống HVAC tùy dòng bơm và công suất theo tải lạnh, số vòng nước và việc có dùng biến tần hay không; xem bảng giá tham khảo bên dưới. Hệ chiller lớn nhiều tầng khác hệ nhỏ, nên cung cấp công suất lạnh và sơ đồ để được tư vấn cấu hình đúng.
| Dòng / Công suất | Lưu lượng | Cột áp | Giá tham khảo |
|---|---|---|---|
| Bơm chìm nước thải (SSm/KTZ) | 7–240 m³/h | 6–82 m | 1.680.000 – 220.000.000đ |
| Bơm hỏa tiễn / giếng khoan | 1–180 m³/h | 24–450 m | 1.920.000 – 114.600.000đ |
| Bơm ly tâm trục ngang (CM) | 18–210 m³/h | 11–83 m | 5.640.000 – 108.000.000đ |
| Bơm trục đứng nhiều tầng (CDLF) | 3,5–55 m³/h | 54–289 m | 4.920.000 – 207.900.000đ |
| Máy thổi khí con sò / Root | 48–1200 m³/h | 12–95 KPa | 1.680.000 – 112.800.000đ |
| Bơm định lượng hóa chất | 10–521 L/h | 0,7–10 Bar | 5.040.000 – 19.200.000đ |
Câu hỏi thường gặp
Hệ HVAC cần những cụm bơm nào?
Thường gồm bơm nước lạnh, bơm nước giải nhiệt lên tháp và bơm nước ngưng; mỗi cụm có lưu lượng và cột áp riêng.
Lưu lượng bơm nước lạnh HVAC tính thế nào?
Theo tải lạnh và chênh nhiệt nước cấp–hồi (thường 5°C); công suất lạnh càng lớn lưu lượng càng cao.
Bơm HVAC có cần biến tần không?
Rất nên, vì tải lạnh thay đổi theo giờ và mùa; biến tần điều chỉnh lưu lượng theo tải giúp tiết kiệm điện lớn.
Cột áp bơm HVAC vòng kín tính ra sao?
Bằng tổng tổn thất qua chiller, dàn trao đổi nhiệt, van và đường ống, ước lượng hút + đẩy + 25% tổn thất.
Giá bơm hệ HVAC bao nhiêu?
Tùy tải lạnh, số vòng nước, cột áp và biến tần; vui lòng liên hệ hotline 0962.221.587 để được tư vấn và báo giá.
