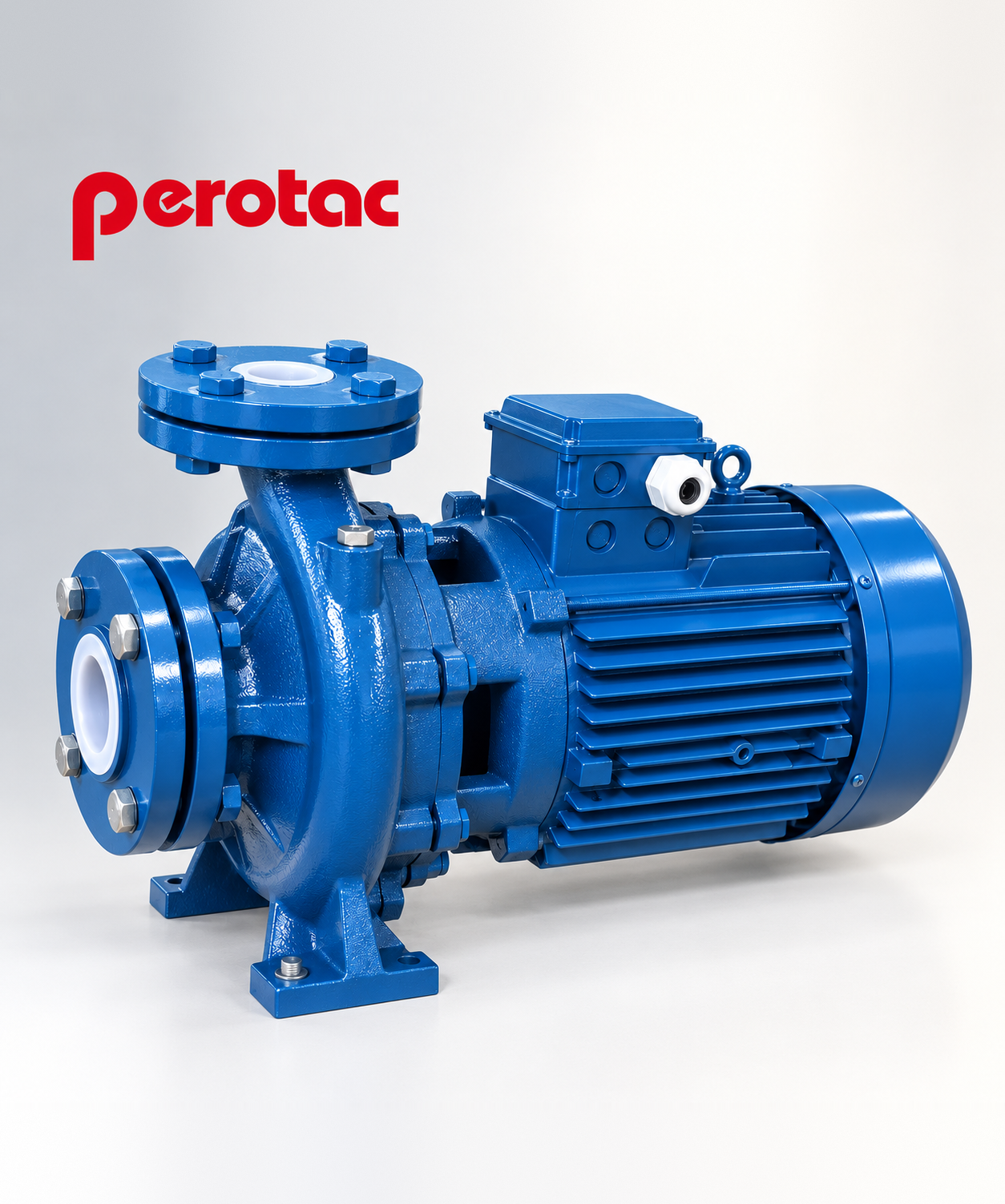

Perotac CM50-160/5.5 là bơm ly tâm trục ngang hàng Đài Loan, thân và cánh gang G20, mô tơ 5,5 kW (7,5 HP) chạy điện 3 pha 380 V. Bảng thông số ghi dải 36–84 m³/h ứng với cột áp 30,6–14,8 m, họng hút 65 mm, xả 50 mm. Hợp bơm chuyển nước bể, tưới, cấp nước xưởng.
Đường hút và mồi nước cho CM50-160/5.5
Bơm trục ngang không tự mồi, nên khi đặt cao hơn mặt nước phải có van đáy ở đầu ống hút và mồi đầy trước khi chạy. Ống hút 65 mm đi ngắn, kín khí; một chỗ hở nhỏ cũng làm máy mất nước. Bắt máy lên bệ phẳng, bu lông chắc. Khởi động với van xả hé rồi mở dần, kiểm chiều quay. Cần so mã gần dải này, gọi anh Trung 0964 329 898.
CM50-160/5.5 trong dòng bơm ly tâm trục ngang
CM50-160/5.5 là bơm đặt cạn, hút nước từ bể chứa rồi đẩy vào tuyến ống, cần mồi nước trước khi chạy. Về điện, CM50-160/5.5 dùng 3 pha / 380V / 50Hz.
Các mục sau sắp theo trình tự khảo sát và nghiệm thu thực tế.
Bảo hành và phạm vi áp dụng
CM50-160/5.5 là hàng Đài Loan, áp dụng bảo hành 12 tháng. Các trường hợp cháy do mất pha, sai điện áp hoặc tự ý tháo máy không nằm trong phạm vi bảo hành.
Thông số kỹ thuật của CM50-160/5.5
Đọc bảng của CM50-160/5.5 theo thứ tự: động cơ 5.5 Kw, dải lưu lượng 36 – 84 m³/h, dải cột áp 30.6 – 14.8 m, họng nối 50 / 65 mm.
- Công suất: 5.5 Kw
- Lưu lượng: 36 – 84 m³/h
- Cột áp: 30.6 – 14.8 m
- Đường kính họng hút/xả: DN65 / DN50
- Điện áp sử dụng: 3 pha / 380V / 50Hz
- Tiêu chuẩn: Lớp cách điện F Bảo vệ IP55
Trong hồ sơ thầu nên ghi rõ điểm làm việc mong muốn thay vì chép lại cả hai dải số. Mã CM50-160/5.5 được hiểu như sau: tách mã ra sẽ thấy 50 chỉ họng xả, số giữa chỉ đường kính cánh, 5.5 chỉ công suất động cơ; đó là quy ước của dòng CM.
Phớt cơ khí và nước làm mát
Mặt phớt cần một màng nước mỏng để bôi trơn và tản nhiệt; chạy khô làm mặt phớt nóng và nứt. Rò nước thành giọt ở đuôi bơm là dấu hiệu phớt đã mòn và cần thay. Khi thay phớt nên làm sạch buồng và kiểm tra luôn độ đảo của trục.
Xâm thực và chiều cao hút
Khi áp suất tại cửa vào cánh tụt xuống dưới áp suất hóa hơi, nước sinh bọt rồi vỡ ngay trên bề mặt cánh. Dấu hiệu là tiếng lạo xạo như bơm sỏi, cột áp tụt và bề mặt cánh bị rỗ. Cách phòng là rút ngắn đường hút, tăng cỡ ống hút và giảm chiều cao hút thực tế.
Ứng dụng thực tế
Nhà máy đá và nước giải khát dùng máy này cho tuyến nước nguyên liệu sau xử lý. Chúng có chung yêu cầu về chất lượng nguồn điện, vì cáp đi xuống giếng thường rất dài.
Khi máy đặt xa tủ điện, cần tính lại tiết diện cáp để sụt áp nằm trong giới hạn.
Hướng dẫn lắp đặt và đấu điện
Chừa khoảng trống quanh máy để sau này tháo phớt và vòng bi không phải tháo ống.
Trong lần chạy đầu, nên mở hết van rồi khép dần để quan sát dòng điện thay đổi theo áp.
Chất liệu chế tạo CM50-160/5.5
Nhà sản xuất công bố vật liệu cấu tạo: Thân bơm: Gang G20 Trục bơm: Inox 316 Cánh quạt: Gang Phớt cơ khí: gốm/ graphite.
Các bu lông bệ máy cần được xiết đều và kiểm tra lại sau vài giờ chạy đầu tiên.
Câu hỏi thường gặp về CM50-160/5.5
CM50-160/5.5 chạy điện một pha hay ba pha?
Bảng thông số ghi 3 pha / 380V / 50Hz, cần cấp đúng nguồn đó. Theo catalogue, bản một pha 220V chỉ có ở một số mã tới 3 kW; trên 3 kW chỉ có bản ba pha 380V.
Hai bơm chạy song song có tăng áp không?
Không đáng kể. Ghép song song làm tăng lưu lượng chứ gần như không tăng cột áp; muốn tăng áp thì phải ghép nối tiếp hoặc chọn model cột áp cao hơn.
Bảo hành bao lâu?
Thời hạn bảo hành của model này là 12 tháng, tính từ ngày xuất kho. Hư hỏng do chạy khô, mất pha hoặc đấu sai nguồn không thuộc phạm vi bảo hành.
Liên hệ tư vấn và báo giá
Thông tin đặt hàng CM50-160/5.5 xin liên hệ Mr Trung qua số 096 432 9898. Chúng tôi có kho ở cả hai đầu: Long Biên – Hà Nội và Quận 12 – TP Hồ Chí Minh, thuận tiện giao hàng đi các tỉnh.
Hàng có sẵn kho với số lượng lớn, đơn chốt trong ngày giao trong ngày. Giá bán và chính sách cho từng số lượng xin liên hệ trực tiếp; báo giá chưa gồm VAT.
